| الـ MOQ: | 1 مجموعة |
| standard packaging: | لوح خشبي |
| Delivery period: | 10-15 يوم |
| طريقة الدفع: | L/C، T/T |
| Supply Capacity: | 100sets / شهر |

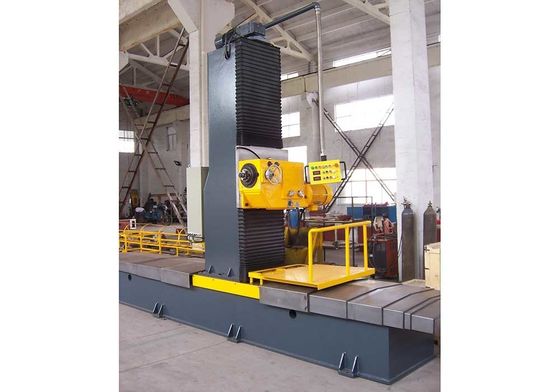

تتكون آلة طحن نهاية الصندوق بشكل رئيسي من محطة طحن، عمود رفع، طاولة العمل، الجسم الرئيسي، نظام التغذية، النظام الكهربائي، حماية الدليل، القطع، الخ.تستخدم هذه الآلة لطحن الملف الشخصي النهائي من H شعاع أو عمود مربع، الحد الأقصى لمحة العمل 1500x1500mm، الحد الأدنى هو 300x200mm.
| النموذج | DX1215 | DX1515 | DX1220 | DX1230 |
| حجم قسم العملية | 1200x1500ملم | 1500×1500ملم | 1200×2000ملم | 1200×3000ملم |
| قوة رأس الطحن | 7.5كيلوواط | 7.5كيلوواط | 7.5كيلوواط | 7.5كيلوواط |
| سرعة التغذية الأفقية | 100-800mm/min VFD | 100-800mm/min VFD | 100-800mm/min VFD | 100-800mm/min VFD |
| سرعة رأس الطحن العمودية | 100-800mm/min VFD | 100-800mm/min VFD | 100-800mm/min VFD | 100-800mm/min VFD |
| سرعة الفولاذ لرأس الطحن | 75-420 دورة في الدقيقة، في ست خطوات | 75-420 دورة في الدقيقة، في ست خطوات | 75-420 دورة في الدقيقة، في ست خطوات | 75-420 دورة في الدقيقة، في ست خطوات |
| مجموعة رؤوس الطحن | 0-45 درجة | 0-45 درجة | 0-45 درجة | 0-45 درجة |
المعلمات التقنية:
قوة محرك الطاحونة: P=7.5KW HD750
سرعة الطحن الأفقية: 100-800mm/min VFD بواسطة عاكس
السرعة السريعة للشرائح الأفقية: 1200mm/min
السرعة العمودية لرأس الطحن: 100-800mm/min VFD بواسطة العاكس
قوة المحرك الأفقي: 1.5 كيلوواط
قوة المحرك الرأسي: 2.2 كيلوواط
سرعة الفولاذ لرأس الطحن: 75-420rpm ، في ست خطوات ، ضبط بواسطة عجلة يد خارجية. (ملاحظة: هذا نموذج محدث لتجنب فتح علبة التروس وتغيير التروس في الداخل لتغيير السرعة)
نطاق رأس الطحن: 0-45dgr
حجم مقعد قطعة الطحن: Φ125-250mm
مسار محور الطحن: L=100mm
قطر محور الطحن: Φ128.57mm
فتحة الشفرة في رأس الطحن: NT50
درجة الحرارة المحيطة: 10 درجة مئوية ~ 40 درجة مئوية
الرطوبة النسبية: الحد الأقصى لمتوسط الرطوبة النسبية الشهرية هو 90%
الطاقة الكهربائية: تقلبات الجهد (تحت التردد الاسمي) ≤ ± 10%
تقلبات التردد (تحت الجهد القياسي) ≤±2%
الأداء:
تتكون الآلة من رأس الطحن ، العمود ، جسم الآلة ، نظام تغذية ميكانيكي ، نظام التحكم ، وحدة حماية للسكك الحديدية ، شفرة الطحن ، إلخ.
كل من السكك الحديدية الأفقية والعمودية هي من النوع الدقيق ، من قدرة كبيرة على الحمل ، والمساحة الخالية الصغيرة والدقة الجيدة.
يمكن لرأس الطحن أن يسافر على طول الغزل بمسار 100 ملم
الجهاز مجهز بجهاز تشغيل، سهل التشغيل وتحديد الشفرة.
يتم حماية السكة الحديدية الرأسية من الغبار والحطام بسبب غطاء الحماية المصمم.
بالنسبة لوحدة الحماية للسكك الحديدية الأفقية، فهي نمط تسلق، مع ميزة الختم الجيد، لا تبديد وطول العمر. هناك ثقب للنظر على غطاء الحماية،من خلالها يمكن رؤية حالة التشحيم والنظافة للسكك الحديدية;
جسد الجهاز وعموده هي هيكل لحام ، وتحويلها بشكل كامل بعد الحام لتوفير تقدم مستقر وغير مشوه وجيد.
يتم إنتاج رأس الطحن من قبل الشركة المصنعة المهنية، وتتميز في بنية معقولة، وأداء موثوق به، ومدى سرعة واسعة، صلابة جيدة، ضجيج منخفض، وكفاءة عالية وسهولة التشغيل.Rpm من رأس الطحن يمكن ضبطها يدويا على أساس قطر مقعد شفرة الطحن;
يمكن أن يتم تحويل رأس الطحن بشكل كامل في نطاق 0 ~ 45 درجة في الشرائح الرأسية، من أجل سهولة التشذيب.
هناك مضخة التشحيم اليدوية على المنزلقات الأفقية ، مما يوفر تزيينًا جيدًا للسكك الحديدية.
سرير شفرة الطحن للآلة هو نوع قياسي، والذي يتوفر في السوق. الشفرة مصنوعة من الصلب سبائك الكربيد.
نطاق التوريد:
العمود بما في ذلك: رأس الطحن (7.5 كيلوواط) ، المنزلقات العمودية، جسم العمود، آلية نقل الارتفاع، غطاء الحماية.
المنزلقات الأفقية بما في ذلك: طاولة العمل، جسم الآلة، نظام نقل التغذية، غطاء الحماية.
نظام التحكم بما في ذلك: لوحة التحكم، محرك تشغيل، عاكس التيار المتردد
أداة لتثبيت شفرة الطحن بما في ذلك: عصا السحب، القضيب، مقعد شفرة الطحن 160standard، أداة التثبيت، إلخ.
دليل التشغيل (بما في ذلك رسم الأساس والرسم البياني الكهربائي والرسم البياني الهيدروليكي)
المستخدم قد شارك:
أ. الأساس ((البائع يقدم الرسومات).
ب. المسامير الأرضية (L) ومسامير التوسع.
|
|
