نظام التحكم الكهربائي لجهاز الحرارة H Beam

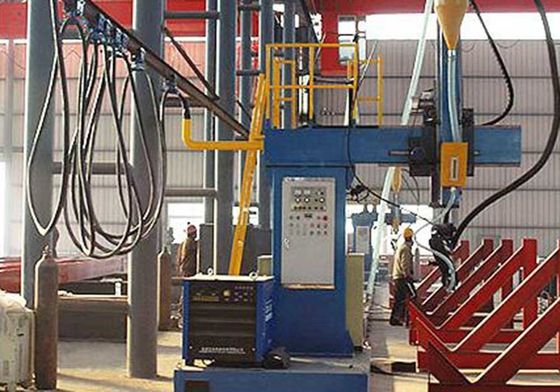

تتكون الآلة من عربة، العمود، ومدفوعة، الذراع لحام ومركبة الأدوات، جهاز تتبع مشعل لحام ميكانيكي، نظام معالجة التدفق، دائرة الغاز ونظام التحكم الكهربائي.

تتكون الآلة من عربة، العمود، ومدفوعة، الذراع لحام ومركبة الأدوات، جهاز تتبع مشعل لحام ميكانيكي، نظام معالجة التدفق، دائرة الغاز ونظام التحكم الكهربائي.

العربة والعمود والعجلة هي إطار الجهاز. يتم تثبيت ذراع اللحام وعربة الأدوات على العجلة.يتم استخدام جهاز تتبع ميكانيكي لسلاح اللحام لدعم رأس اللحام وتعديل موقع رأس اللحامهناك عدة مجموعات من عجلات العجلات على عربة الأدوات لربطها بشكل وثيق مع القيادة السكك الحديدية للطيران العلوي والسفلي واليمين.سيتم استخدام مجموعتين من أجهزة القيادة لدفع السفر من ذراع اللحام في أعلى، أسفل، يسار ويمين الاتجاه.

يتم تثبيت جهاز تعقب مشعل اللحام الميكانيكي في الجزء السفلي من ذراع اللحام ويتم تثبيت جهاز تغذية الأسلاك لرأس اللحام في الجزء العلوي.والتي يمكن أن تضمن أن تكون رأس اللحام موجهة إلى خيط اللحام، ولكن يتم الاحتفاظ بها مع مساحة واضحة معينة. زوج من عجلات التوجيه سيكون على مقربة من جانبين من خيط لحام قطعة العمل. عندما يتم انحناء خيط الحاميل في الاتجاهين الأيسر واليمين،من خلال رد الفعل المرن للربيع، سيتم ضبط المنزلقات العرضية في الجانب العلوي من عجلة التوجيه إلى اليسار أو اليمين. عندما يتم ثني خيط اللحام في الاتجاه العلوي والسفلي ، من خلال رد الفعل المرن للأسطوانة ،سيتم ضبط المنزلقات العرضية في الاتجاه العلوي والسفلي مدفوعة بالعجلة الموجهةبالإضافة إلى ذلك ، يتم تجهيز جهاز ضبط يدوي يسارًا إلى اليمين لمصباح اللحام.

يتكون نظام معالجة التدفق من دلو التدفق وآلة استرداد التدفق. يتم تثبيت مجموعة واحدة من دلو التدفق وبرميل استرداد التدفق على ذراع اللحام.جهاز استرداد تدفق هو إعداد على العربةسوف يتدفق التدفق إلى خيط اللحام ليتم لحامها من دلو التدفق من خلال الصمام ومن ثم سيتم القيام بعمل اللحام بواسطة رأس اللحام.أنبوب استرداد التدفق في الجانب الخلفي من ذروة اللحام سوف تجمع التدفق المتبقي إلى البرميل، والتي ستعود إلى دلو التدفق من خلال الصمام بعد تصفيتها بواسطة الشاشة.سيتم امتصاص الغبار في آلة استرداد التدفق والكتلة الكبيرة من التدفق سوف تبقى في برميل الاسترداد.

يتكون نظام التحكم الكهربائي من صندوق التحكم الكهربائي و لوحة التشغيل. من خلال هذا النظام، جميع عمليات الآلة،سيتم التحكم في ضبط معايير اللحام من آلة اللحام ومفاتيح آلة استرداد التدفق وتنفيذ.
