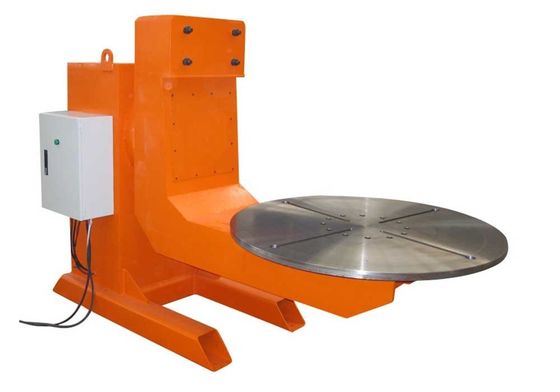

L محرك تحديد المواقع الدواري هيكل مدمج محرك تحديد المواقع للطاولة الدوارة لحام

يتكون هذا جهاز تحديد المواقع بشكل رئيسي من الجسم الرئيسي، والحزمة القلبية، والجزء الدوار، وحزمة الاتصال، ووحدة الموصل، وجزء التحكم الكهربائي، مع بنية صغيرة.

• الجسم الرئيسي

  يتكون من الجسم، والحامل، والحامل المتحرك، والمفاتيح المحدودة. استمر في إلقاء الحزمة: محرك الفرامل ‬المحلل ‬معدات الإخراج ‬حامل الحركة ‬حزمة الإلقاء. سرعة الإلقاء 0.15-0.76 دورة في الدقيقة بشكل متغير.تم تجميع هذا الجسم بواسطة قضبان القناة وألواح الفولاذ A3، التوتر الذي يتم إطلاقه بعد اللحام

  1
• ضوء القلب

  وهو هيكل مربع مصفح ، مصنوع من 25 # قنوات قضبان وألواح الفولاذ A3 ، والتوتر الذي يتم إطلاقه بعد اللحام. يتم توصيل هذا الحزمة بالجسم بواسطة مشبكات عالية المقاومة في 8.8 درجة.هناك كتلة محدودة في الجزء الخلفي من شعاع، فإنه يجعل الشعاع يتوقف عندما يتحول الشعاع إلى +/- 90 درجة.

  2
• الجزء الدوار

  يتكون من محرك الفرامل ، والحد من ، وذراع العجلة و الطاولة. سرعة الدوران هي 0.14-0.7rpm بشكل متغير لمتطلبات السرعة المختلفة. وحدة الموصل تقع بجانب الحد من الدوران ،والذي يرتبط بالجدول مباشرة، وتجنب محملات وحدة تخفيف، متصلة إلى الجزء السفلي من الجسم من خلال الأسلاك.

  3
• شعاع الاتصال

  يتم لحامها بواسطة أنابيب مستطيلة، وقضبان قنوات وألواح الفولاذ A3، والتوتر الذي يتم إطلاقه بعد الحام. الغرض الرئيسي هو توصيل الطاولات الدورية للسائق والشاحنة،وهناك ثقوب في المسمار لتثبيت المكونإذا لزم الأمر، يمكن للعميل إضافة بعض الأقواس المساعدة عليها.

  4
• جزء التحكم الكهربائي

  أزرار التشغيل هي على خزانة التحكم، وعلبة بعيدة المدى متاحة للتشغيل بسهولة. هناك تدوير إلى الأمام / إلى الوراء، والانقلاب إلى الأمام / إلى الوراء، وتدوير ضبط السرعة،ومؤشر السرعة على مربع التحكم عن بعد.
